CMCP500（A）系列監視器可以通過單***的報警或通過機器或系統分組的公共報警輸出進行連線。連接常見報警時，使用常閉（NC）觸點將OK（通常通電）電路串聯連接。在傳感器OK或電源丟失時，OK繼電器將改變打開電路的狀態。關閉=確定，打開=不行。

作為替代方案，在這種情況下，OK電路也可以使用繼電器的常開側并聯連接（如圖所示的警報和危險）。打開=確定，關閉=不行。

警報和危險常見警報（通常斷電）通常使用常開（NO）觸點并聯連接。警報或危險振動警報將關閉相應的電路。打開=無警報，關閉=警報。

在CMCP500系列監視器上，OK繼電器通常通電，警報和危險繼電器通常斷電。

在所有CMCP500系列監視器上，OK繼電器端子位于右下方，警報和危險繼電器端子位于顯示器底部的可插拔端子上。

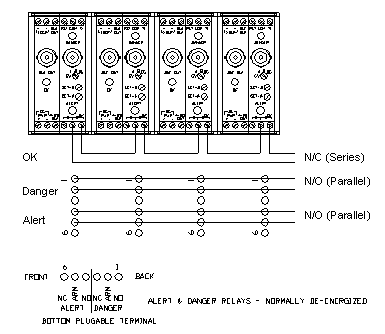

常見警報示例：
